圓二色光譜儀(MOS-450)操作小貼士 ?
  • 發布時間 : 2023-09-05 12:56:06
  • 瀏覽量:3130

MOS-450圓二色光譜儀是法國BioLogic公司相對早期的圓二色光譜儀型號。到2023年為止,使用中的MOS-450圓二色光譜儀最長的已經超過十五年,在本文中將MOS-450的圓二色光譜測試的操作過程羅列于此,期望這臺經典的圓二色光譜儀能夠繼續發揮好它的功能。

一、儀器開機:

1.氮?dú)?/span>吹掃。氮?dú)獯祾?/span>的操作過程,以流量16.6L/min保持5分鐘,然后將氮?dú)獯祾叩?/span>流速改為6.6L/min并在測試的全過程中保持。測量波長大于210nm的時候可以不需要氮?dú)獯祾?/span>。

2.點亮光源。將ALX-250光源供電器接通電源,按一下start按鈕點亮光源,查看ALX-250面板的功率顯示顯示,功率可以設置在150W,也可以通過功率旋鈕調節功率。

3.儀器通電。接通兩個部件MM-450PMS-450電源,將電腦開機。

二、軟件操作:

1.雙擊電腦桌面上的BioKine圖標,打開儀器操作軟件,這里使用的軟件版本為v4.80。

2.點擊菜單欄中的Device/Scanning Spectrometer進入光譜掃描界面,如圖1和圖2所示

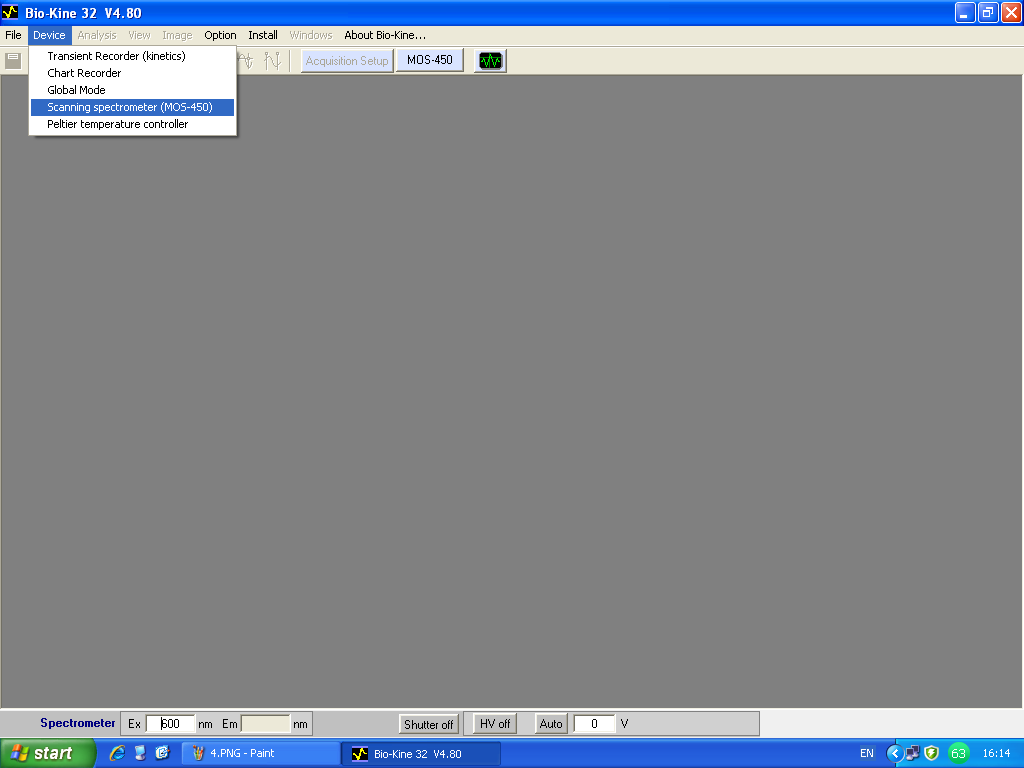

圖1 Biokine程序操作界面

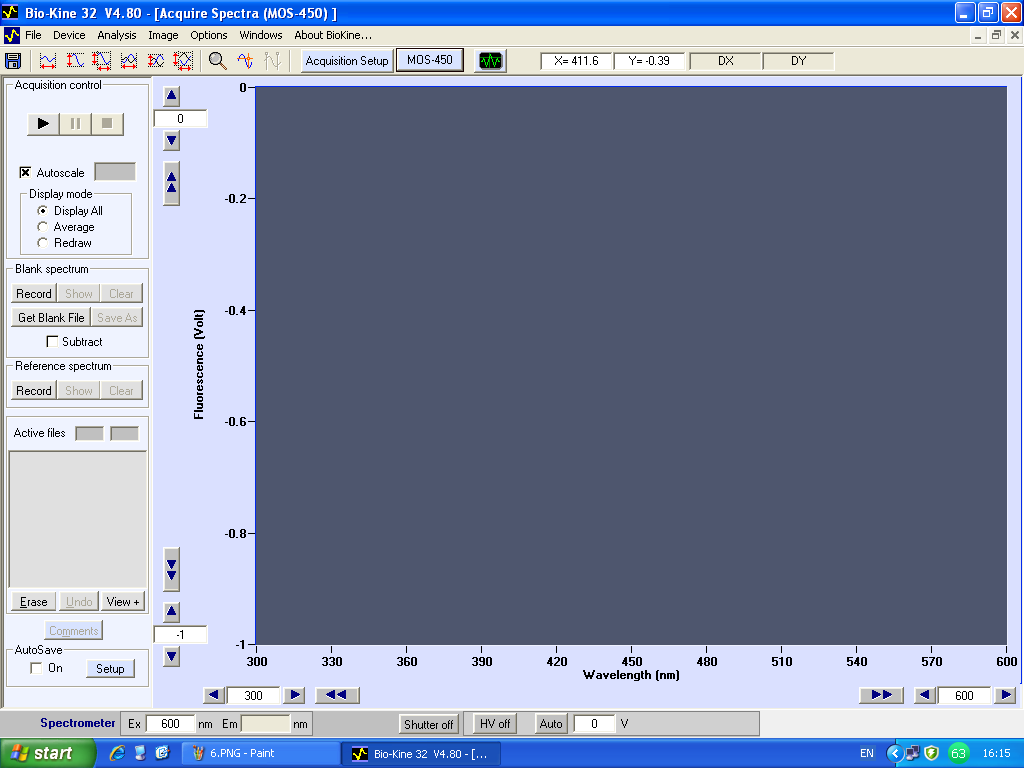

圖2 Biokine程序操作界面

三、測試條件:

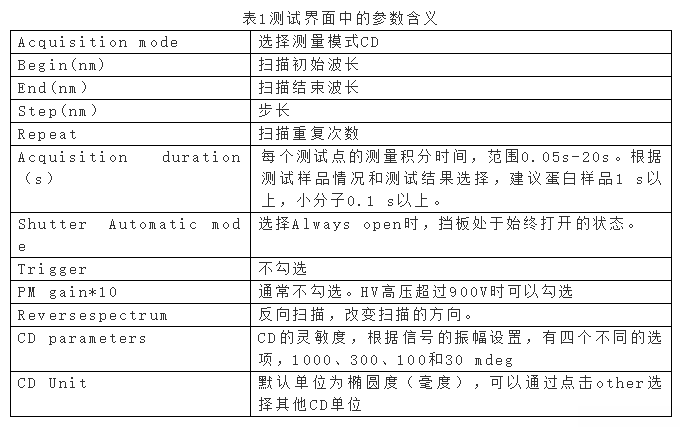

1.點擊主界面上方的AcquisitionSetup按鈕,設置測試條件,如圖3和表1所示。參數都設置好后,點擊OK按鈕,參數設置完成,回到主界面。

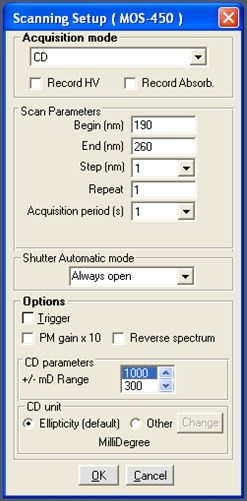

圖3測試參數設置界面


四、樣品測試:

1.空白的測量。將裝有待測樣品的空白(如水或緩沖鹽)的石英比色池放入樣品室,蓋上蓋子(所用的石英池必須經過徹底的清洗,如有殘留物將會干擾測試結果)。點擊圖2主界面Blank spectrum區域的Record按鈕,進行空白譜掃描,空白譜以白色虛線的形式顯示在主界面中。在測好空白譜的基礎上勾選Subtract復選框,這個選項的功能是軟件將在下一步樣品的測量中自動扣除空白。另外,通過點擊save as按鈕可以將空白譜保存成文件。

2.樣品的測量。點擊shutter和HV按鈕,關閉擋板和高壓,取出空白,將樣品比色池放入樣品室,蓋好樣品室的蓋子。點擊圖2主界面Acquisition control區域的箭頭按鈕,掃描樣品的圓二色光譜,由于測試過空白譜和勾選了自動扣減,測試得到的實線圖譜為已扣除空白譜的圓二色光譜。


五、注意事項:

1.高壓HV。測試過程中auto右側的顯示電壓一直在變化。如過測試某些波長范圍內此電壓大于600-700V,或PMS-450部件前面板上的紅色燈閃爍,說明樣品條件或測試條件在這個波長下不合適,需要進行優化,包括增大狹縫,減小比色池光程,或者是需要降低樣品或緩沖鹽濃度等。

2.譜圖的數據處理。測試得到的圓二色光譜原始測量圖,需要經過數據處理,得到優化的曲線圖。選擇主界面Analysis菜單,這時界面變?yōu)榉治鼋缑?,選擇Tools菜單下的Smoothing,Savitzky-Golay Smooth命令。點擊Proceed按鈕,這時經計算優化后的曲線出現在界面中。

3.保存數據文件。選擇主界面的File菜單下的Save As,出現圖4界面。選擇要保存文件的文件夾位置,給文件命名,勾選Save As Text和force XY,然后點擊Save按鈕,文件保存到指定的文件夾中。此文件可用記事本程序打開。

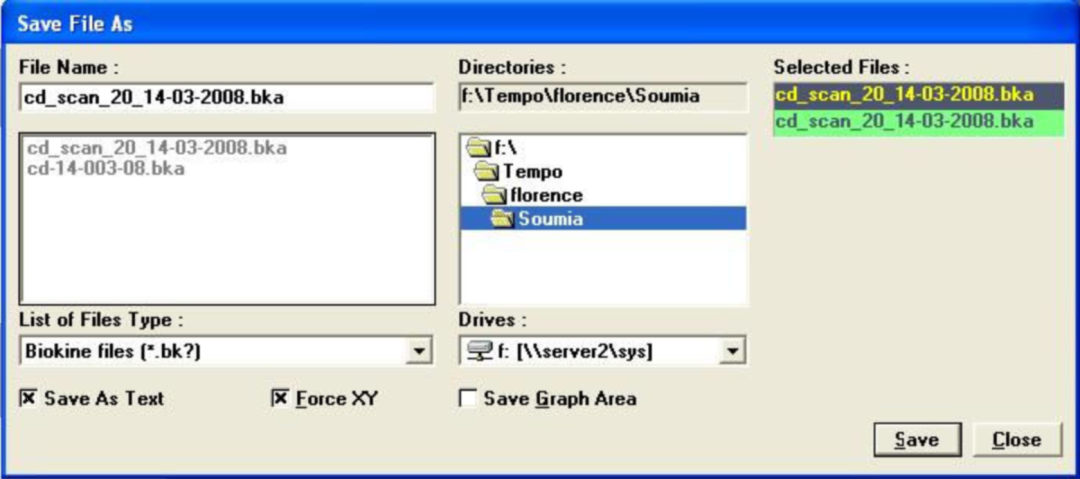

圖4 數據文件保存界面

以上就是MOS-450圓二色光譜儀進行圓二色光譜掃描的操作步驟的全過程,供各位老師和同學參考。
